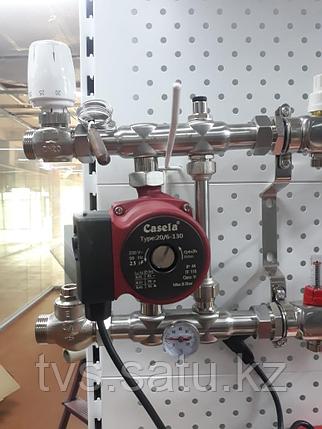

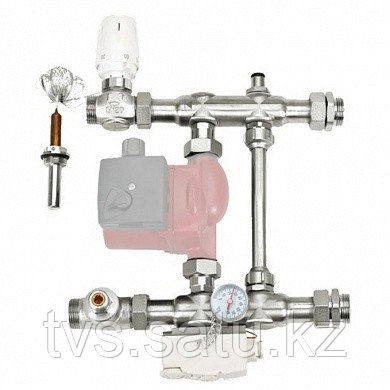

Узел насосно-смесительный Е011-1, с термогол. и термостатом, без насоса

Насосно-смесительный узел предназначен для создания в системе отопления здания открытого циркуляционного контура с пониженной температурой теплоносителя. Монтируется на коллекторной группе низкотемпературного контура. Подключается к высокотемпературному контуру системы отопления.

Характеристики от производителя

Конструкция и принцип работы

Высокотемпературный теплоноситель подается на термостатический клапан (1) (стрелка вверху слева). За счет смешивания с водой из обратного коллектора тёплых полов, понижается температура подачи до установленной температуры (напр. 40°C). Здесь применяется гидравлическая схема с подмешивающим включением. Требуемая температура подачи устанавливается термостатической головкой (2). Температура котловой воды должна на 10-15°C превышать желаемую температуру подачи тёплого пола.

Накладной термостат (3) отключает циркуляционный насос при превышении заданной температуры подачи (например, при дефекте головки термостата), предотвращая возможные повреждения тёплых полов. Температура отключения насоса устанавливается пользователем перед запуском системы исходя из типа системы отопительной системы.

Интегрированный в насосной группе байпас (4) обеспечивает постоянную циркуляцию теплоносителя при одновременно закрытых контурах распределительного коллектора и двухходового термостатического клапана.

Балансировочный клапан (5) установлен на обратном трубопроводе и предназначен для гидравлической балансировки высокотемпературного и низкотемпературного контуров системы.

Температура теплоносителя в контуре смесительного узла контролируется по термометру (6).

Монтажные размеры

Комплект поставки

• Узел насосно-смесительный  - 1 компл.;
• Технический паспорт - 1 шт.;
• Упаковка - 1 шт.
