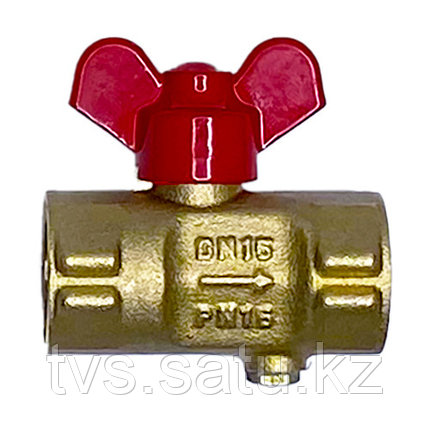

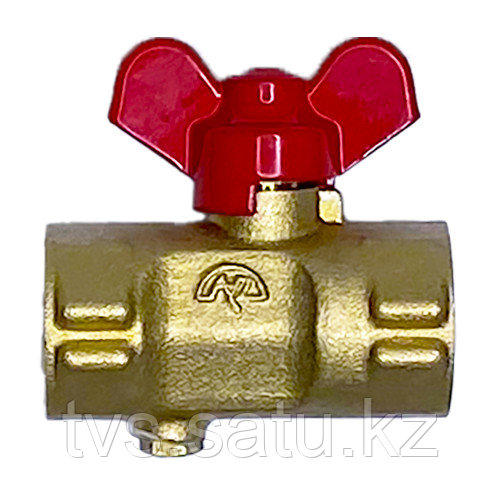

Кран шаровой трехходовой 11б27п(м) для манометра со спуском 15 (G½" - М20х1,5)
К трубопроводу кран присоединяется резьбой G½" (В), к манометру - резьбой М20х1,5 (7H)
Кран шаровой трёхходовой муфтовый для манометра (со спуском) 11б27п(м) Ду15 Ру16 предназначен для присоединения манометра к магистрали с рабочей средой
Запорным органом крана служит шаровая пробка (поз.7), располагающаяся во внутренней полости корпуса (поз.1), приводимая в движение рукояткой (поз.6).
Шаровая пробка имеет два положения: «Открыто» и «Закрыто». Угол поворота шаровой пробки составляет 90 градусов. В положении «Открыто» рабочая среда подаётся к рабочему манометру, при переводе пробки в положение «Закрыто» подача рабочей среды к рабочему манометру прекращается.
Сброс давления производится путём ослабления затяжки болта (поз.10), когда шаровая пробка находится в положении «Закрыто»
Состав поставки:
- Кран 11б27п(м) в сборе - 1 шт.;
- Паспорт/Инструкция - 1 экз./партия.
Характеристики
| Диаметр условный (DN) | 15 |
| Рабочая среда | Вода |
| Класс герметичности | "А" по ГОСТ 9544-93 |
| Климатическое исполнение | У3 [ГОСТ 15150-69] |
| Тип соединения | Муфта ∣ Муфта |
| Таблица фигур | 11б27п |
| Управление | Ручное |
| Рабочее давление, МПа | 1.6 |
| Номинальное давление (PN) | 16 |
| Максимальная температура рабочей среды, С° | 140 |
| Номинальный диаметр резьбы | G½" |
| Цвет рукояти | Красный |
| Привод | Ручной |
| Тип рукояти | Бабочка |
| Материал уплотнительных колец | Фторопласт-4 |
| Материал шпинделя | Латунь |
| Материал шара | Латунь/Хром |
| Уплотнение шара | Фторопласт-4 |
| Материал корпуса | Латунь |
| Дополнительная информация | Резьба к манометру - М20х1,5 |
| Производитель | Пензапромарматура |
| Срок гарантии производителя, лет | 1.5 |
Логистика и учет
| Вес, кг | 0,125 |
| Объем, м³ | 0,00011 |
| Количество в упаковке | 50 |
| Единица измерения | шт |
- Цена: 1 920 ₸
